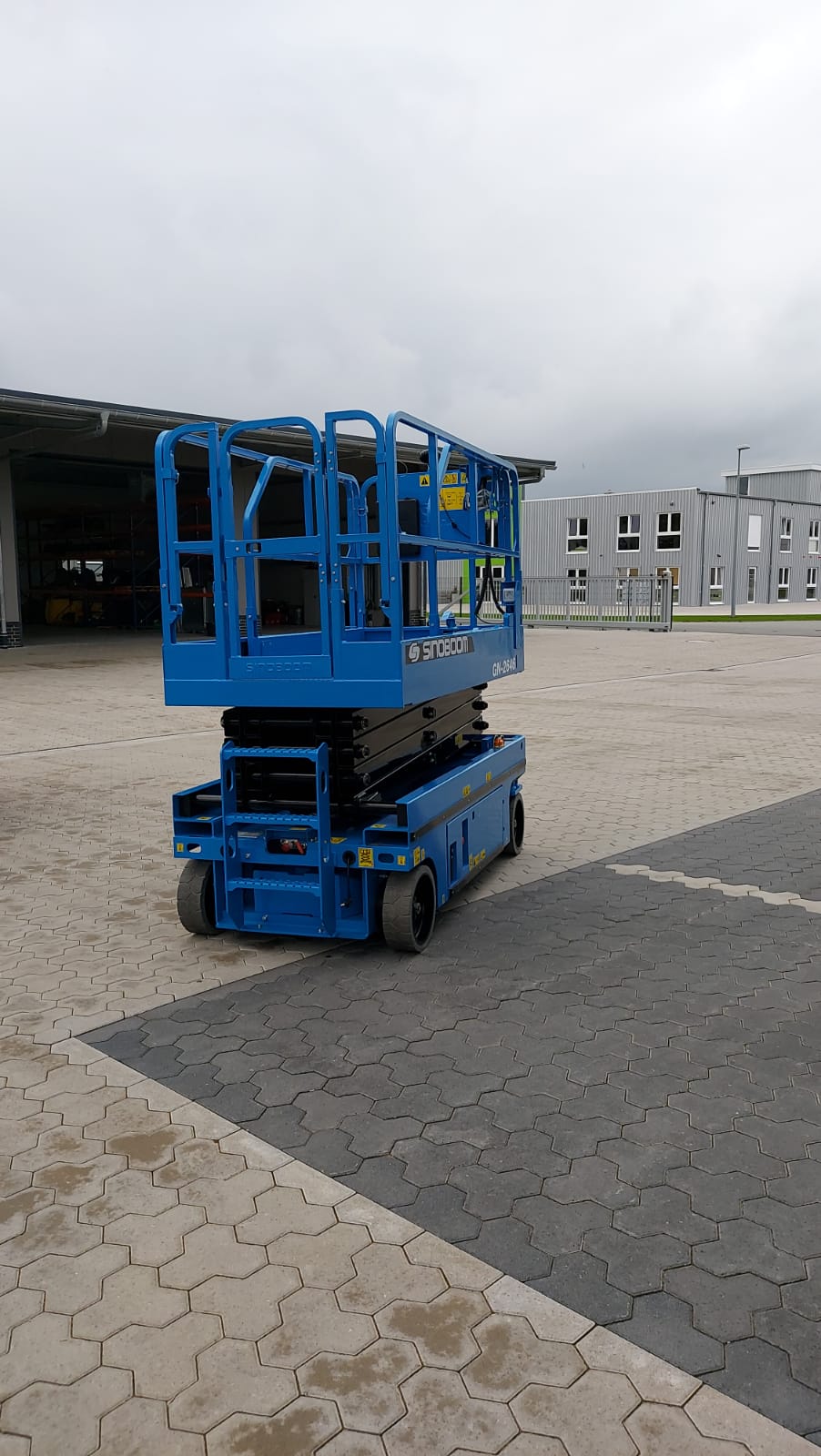

Arbeitsbühnen / Scherenbühnen

Beschreibung

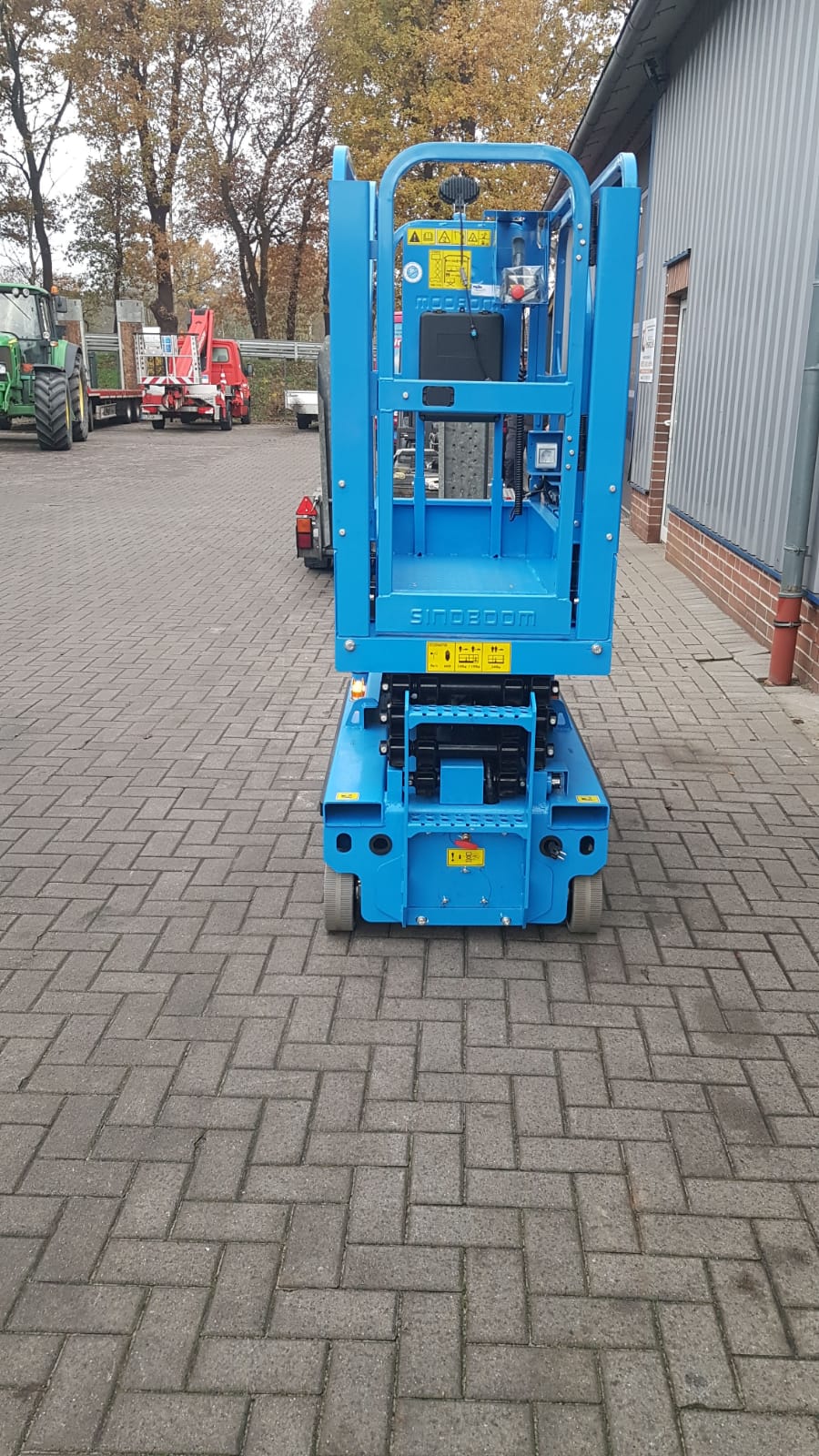

Scherenbühne 6 meter

Modell: GN 1330E
Arbeitshöhe max.* 5,80 m
Plattformhöhe 3,80 m
Plattformlänge 1,34 m
Plattformbreite 0,70 m
Ausfahrbare Plattformverlängerung 0,91 m
Höhe – eingefahren ,Geländer oben 1,97 m
Länge – zusammengefahren 1,42 m
Breite 0,76 m
Radstand 1,11 m
Tragfähigkeit 240 kg
Fahrgeschwindigkeit – eingefahren 4,0 km/h
Fahrgeschwindigkeit – ausgefahren 0,5 km/h
Steigfähigkeit** 25%
Wenderadius innen 0,3 m
Wenderadius außen 2,29 m
Hub-/Senkzeit 30 / 25 sec
Antrieb Doppel-Hinterradantrieb
Antriebsart 24V Gleichstrommotor
Eigengewicht 875 kg



Scherenbühne 8-10 meter schmal 0,81cm

Arbeitshöhe 7.79 m 9.92 m
Plattformhöhe 5.79 m 7.92 m
Tragfähigkeit 227 kg
Personenzahl (innen/außen) 2/1 2/-
Arbeitskorb (Breite x Länge) 2.54 x 0.74 m 3.18 x 0.81 m
1. Gesamtbreite 0.81 m
2. Gesamtlänge 1.83 m 2.44 m
3. Gesamthöhe 2.10 m 2.26 m
4. Gesamtlänge (Verlängerung ausgefahren) 2.74 m 3.33 m
5. Gesamthöhe eingeklappt (abgestellt) 1.75 m 1.91 m
6. Wenderadius innen 0 m
7. Wenderadius außen 1.55 m 2.13 m
8. Bodenfreiheit 6 cm 9 cm
9. Radstand 1.32 m 1.85 m
Fahrgeschwindigkeit 4 km/h 3.50 km/h
Arbeitsgeschwindigkeit 0.80 km/h
Hubgeschwindigkeit (Heben/Senken) 16/25 s 30/40 s
Steigfähigkeit 25%

Bereifung (fest, nicht markierend) 30 x 11 x 20 cm 38 x 13 x 28 cm
Antriebsräder 2 (vorne) 2 (vorne)
Lenkräder 2 (vorne) 2 (vorne)
Gewicht 1503 kg 1959 kg
(variiert je nach angebauten Optionen und Serienausstattungen)

Batterien 225 Ah / 4 x 6 V
Integriertes Ladegerät 19 Ah / 24 V

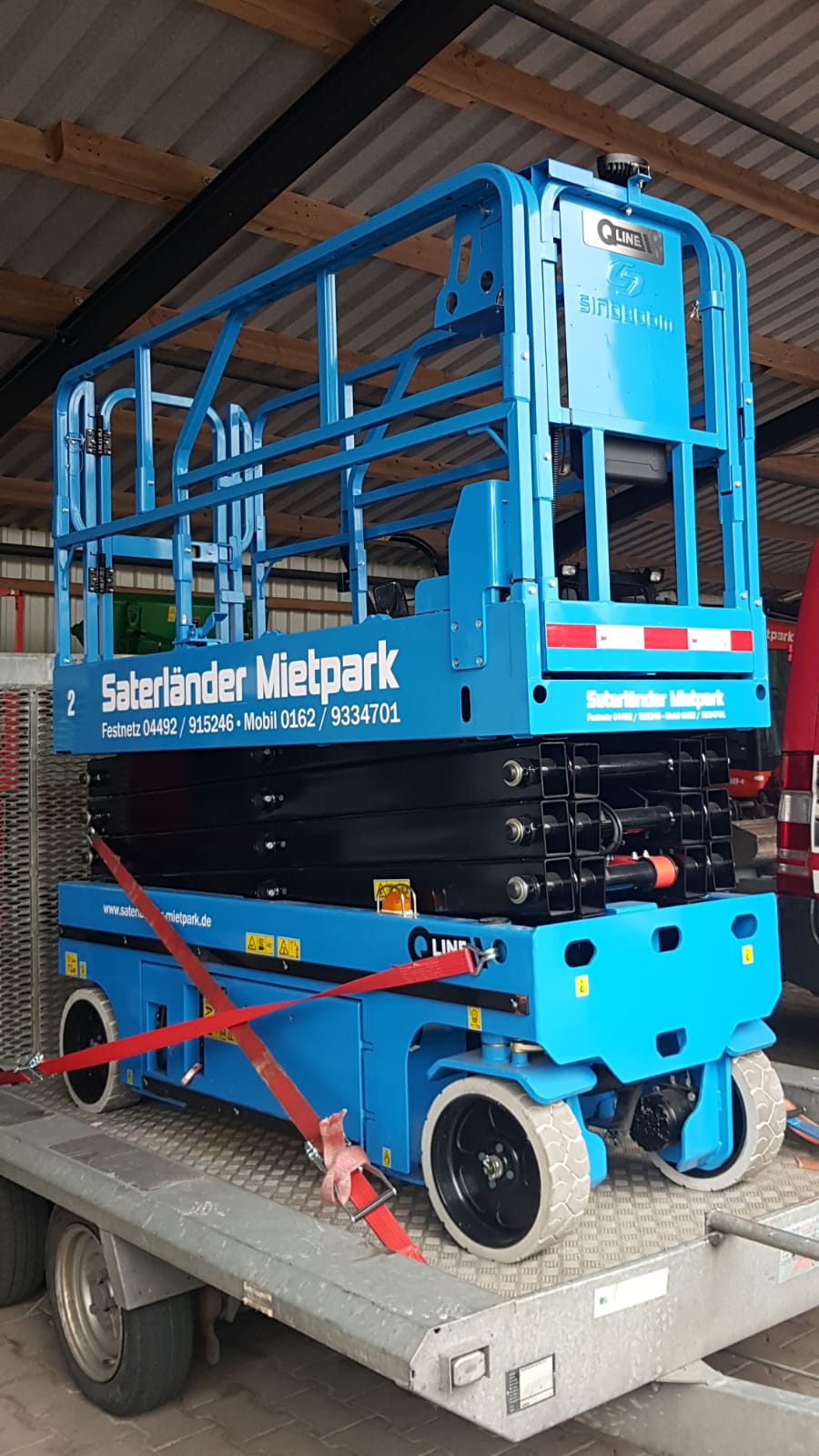

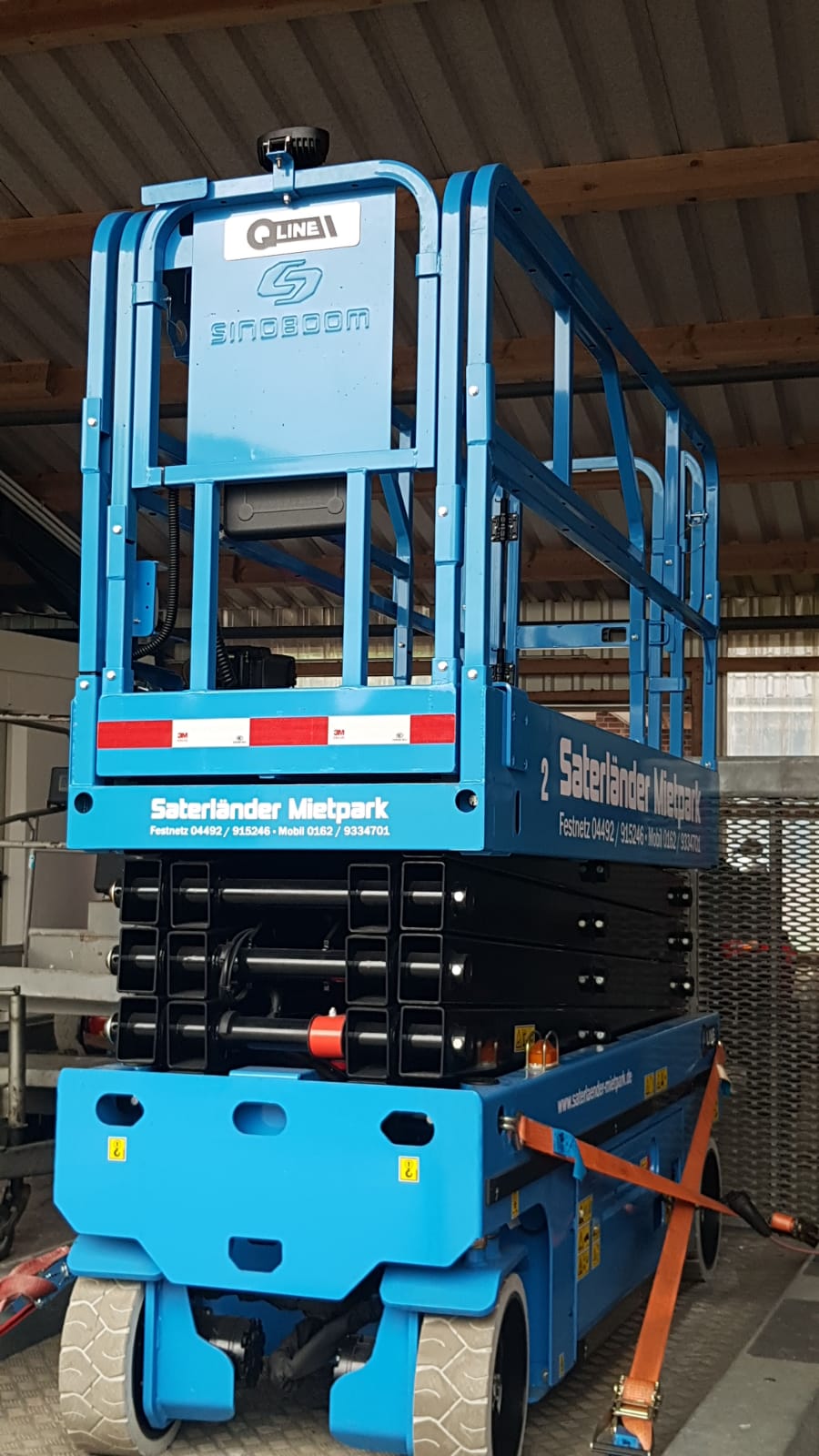

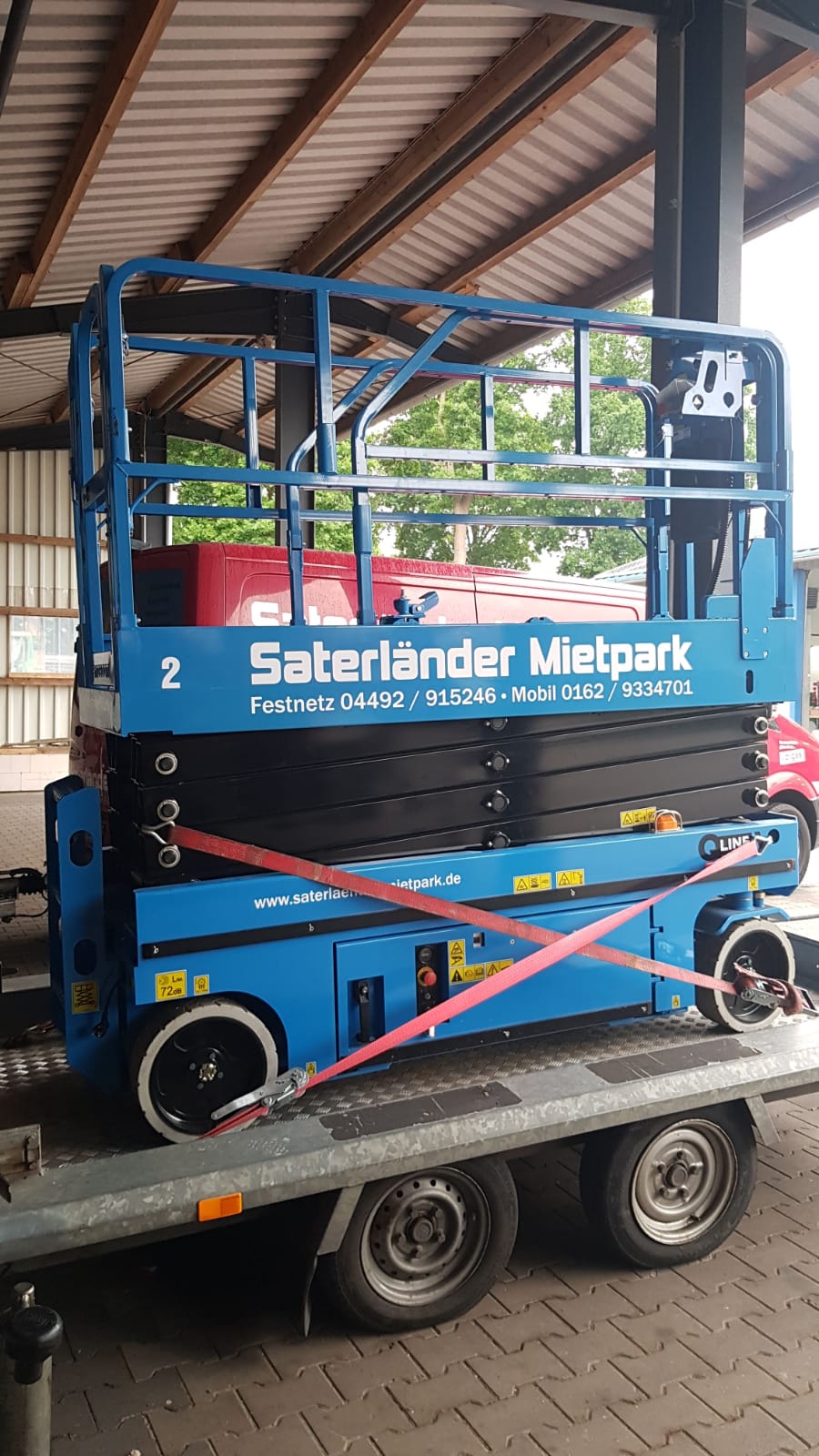

Scherenbühne 10 meter breit 1,18 meter



Arbeitshöhe max.* 9,92 m
 A Plattformhöhe max. 7,92 m
B Plattformlänge – außen

– ausgeschoben

2,26 m

3,18 m

Plattformausschub 0,91 m
C Plattformbreite – außen 1,15 m
Geländerhöhe 1,09 m
Höhe der Fußleiste 0,15 m
D Höhe – eingefahren: klappbares Geländer

Geländer heruntergeklappt

2,26 m

1,68 m

E Länge – eingefahren

– mit ausgefahrenem Plattformausschub

2,41 m

3,31 m

F Breite 1,17 m
G Radstand 1,85 m
H Bodenfreiheit (Mitte)

I Bodenfreiheit (Lochfahrschutz ausgefahren)

0,10 m

0,019 m

Tragfähigkeit 454 kg
Fahrgeschwindigkeit – eingefahren

Fahrgeschwindigkeit – ausgefahren

3,5 km/h

0,8 km/hh

Steigfähigkeit** 30%
Wenderadius – innen Null
Wenderadius – außen 2,29 m
Hub-/Senkzeit 30 / 38 sek.
Steuerung proportional
Antrieb Zweirad-Vorderradantrieb
Mehrfachscheibenbremsen Zweirad-Hinterachse
Nichtmarkierende Vollgummi-Reifen 38 x 13 x 28 cm 15 x 5 x 11 in

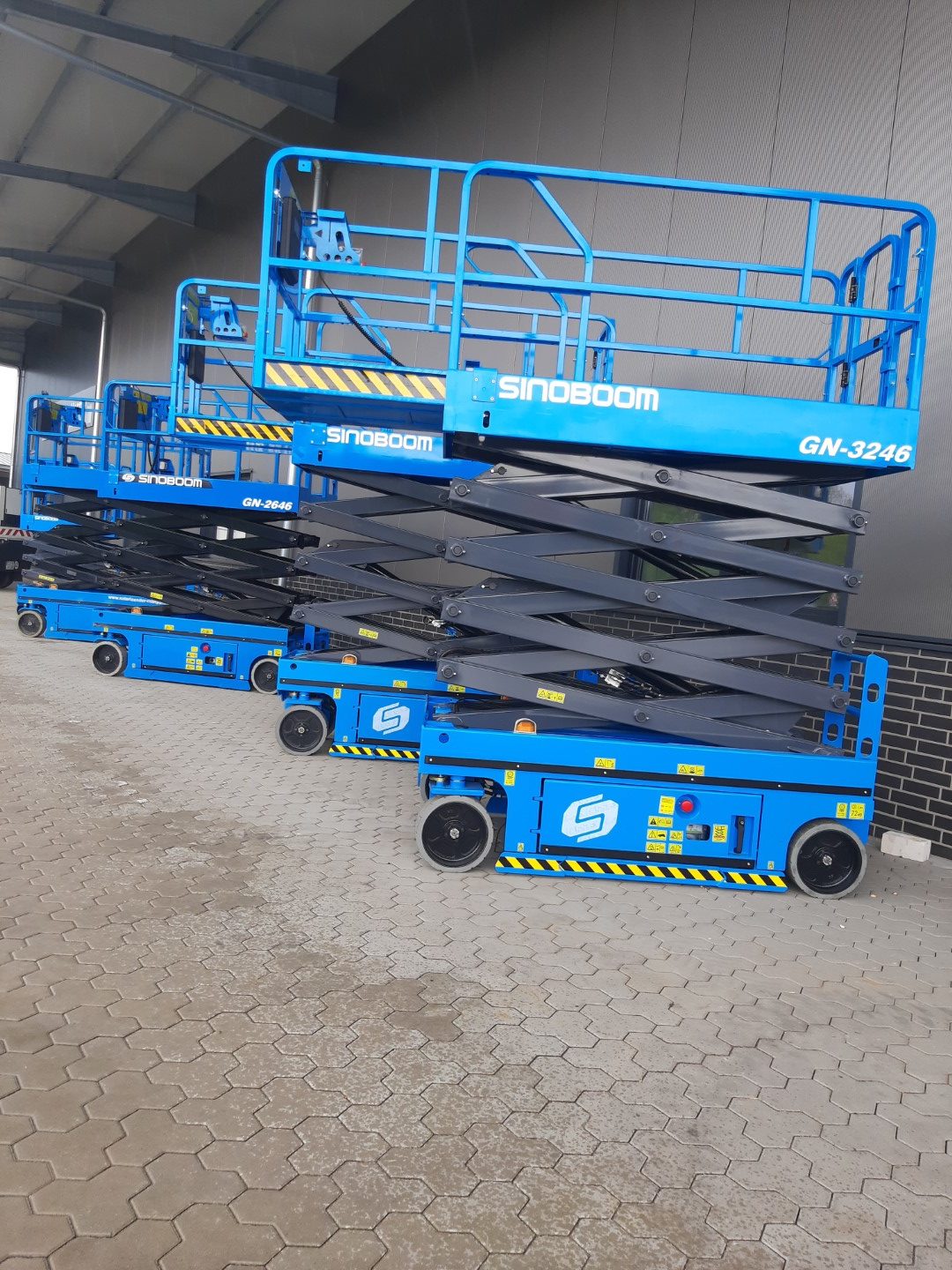

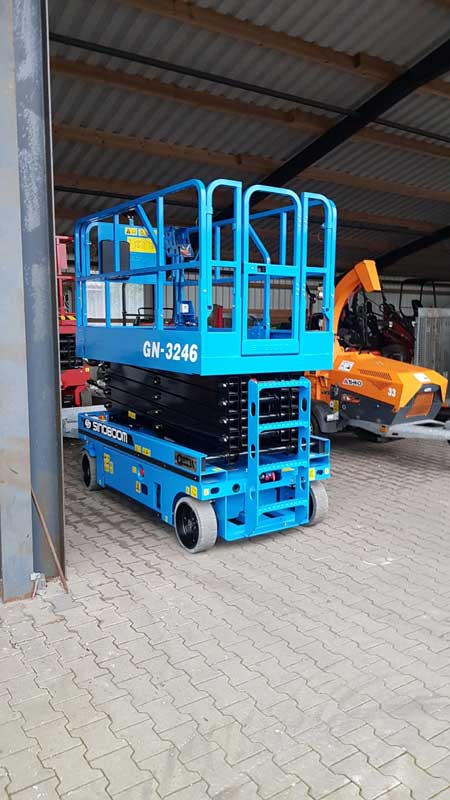

Scherenbühne 12 meter



Modell: GS 3246
Arbeitshöhe* 11,75m
Plattformhöhe 9,75m
Plattformlänge (zusammengeklappt) 2,26m
Plattformlänge (ausgeklappt) 3,18m
Platformbreite außen 1,15m
Höhe Schutzgeländer 1,10m
Ausfahrbare Plattformverlängerung 0,91m
Höhe – eingefahren, Geländer oben 2,39m
Höhe – eingefahren, Geländer unten 1,80m
Länge – zusammengefahren 2,41m
Breite 1,17m
Radstand 1,85m
Tragfähigkeit 318kg
Geschwindigkeit (Plattform unten) 3,5 km/h
Geschwindigkeit (Plattform oben) 0,8 km/h
Steigfähigkeit** 25%
Wenderadius innen Null
Wenderadius außen 2,29m
Hebe-/Senkgeschwindigkeit 57 / 35 Sek
Antrieb Doppel-Vorderradantrieb
Antriebsart 24 V (4x 6V 225 AH)
Gewicht*** 2.781kg



Scherenbühne 16 meter

Abmessungen
Arbeitshöhe max., innen* 15,95 m
Arbeitshöhe max., außen* 8,55 m
Plattformhöhe max., innen 13,95 m
Plattformhöhe max., außen 6,55 m
Plattformhöhe – eingefahren 1,62 m
Plattformlänge – außen 2,88 m
ausgeschoben 4,10 m
Plattformausschub 1,22 m
Plattformbreite – außen 1,35 m
Geländerhöhe 1,10 m
Höhe der Fußleiste 0,15 m
Höhe – eingefahren: Klappbares Geländer 2,74 m
Geländer heruntergeklappt 1,97 m
Länge – eingefahren 3,14 m
– mit ausgefahrenem Plattformausschub 4,36 m
Breite 1,40 m
Radstand 2,46 m
Bodenfreiheit (Mitte) 15 cm
– mit ausgefahrenem Lochfahrschutz 2 cm
Leistung
Max. Personen auf der Plattform (innen/außen) 3/2
Tragfähigkeit 350 kg
Tragfähigkeit – Plattformausschub 136 kg
Verfahrbar bis Volle Höhe
Fahrgeschwindigkeit – eingefahren 4,5 km/h
Fahrgeschwindigkeit – ausgefahren 0,8 km/h
Steigfähigkeit – eingefahren** 25%
Wenderadius-innen 30 cm
Wenderadius – außen 3,12 m
Hub-/Senkzeit 92/58 Sek.
Steuerung proportional
Antrieb Zweirad-Vorderradantrieb, Elektro AC
Bremsen Zweirad-Vorderrad, Elektro
Nichtmarkierende Vollgummi-Reifen 38 x 13 x 28 cm
Bodendruck (mit Standard Reifen) 1535 kPa, 223 psi
Antriebsart 24 V, 300 Ah (4 x 12V 150Ah Batterien
2x parallel verbundene serielle 12V Batterien)
Tankinhalt Hydrauliksystem 28,4 L
Geräusch-/Schalldruckpegel (Boden) < 70 dBA
Geräusch-/Schalldruckpegel (Plattform) < 70 dBA
Vibration <2,5 m/s²
Eigengewicht 3.700 kg
