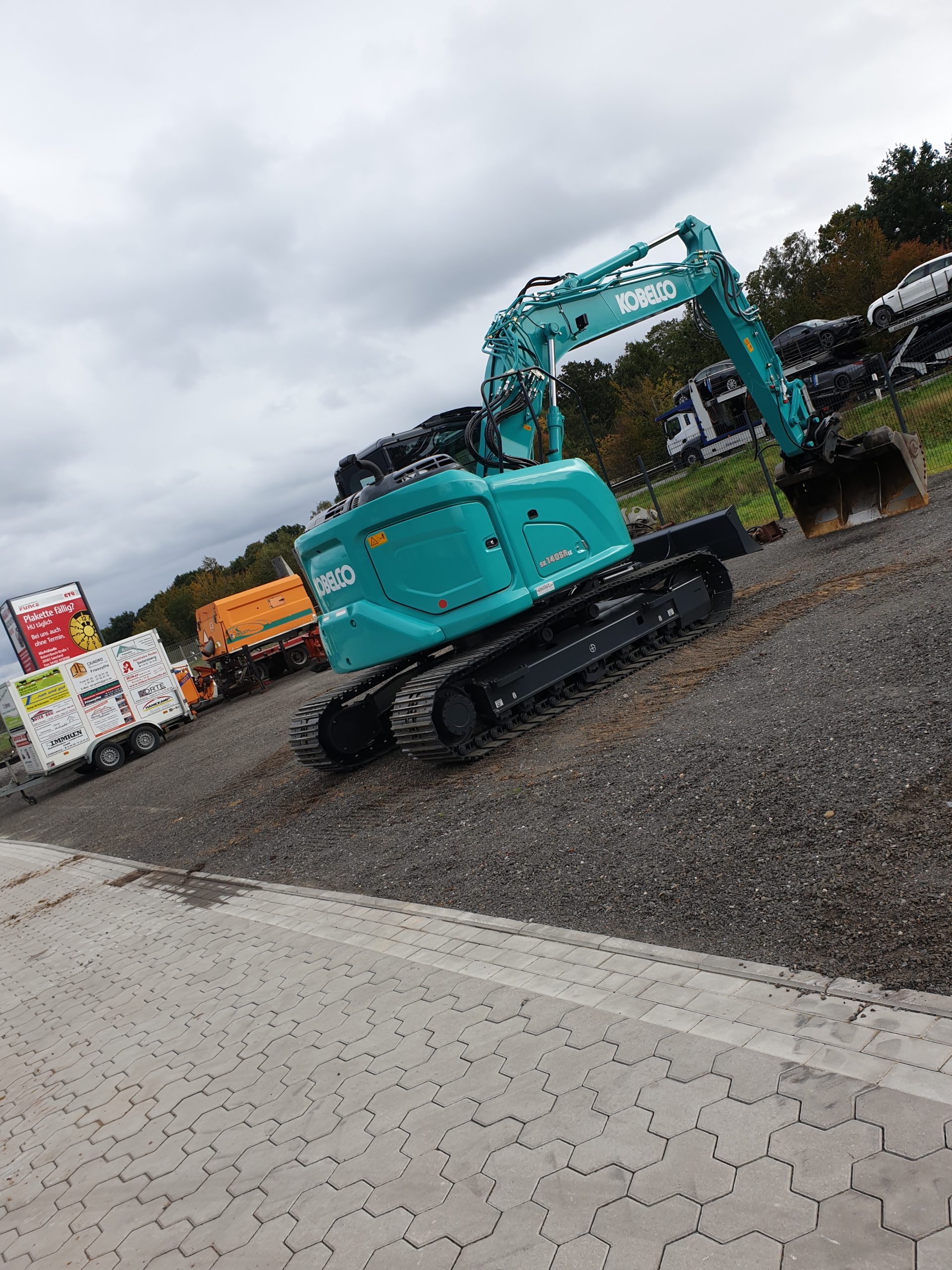

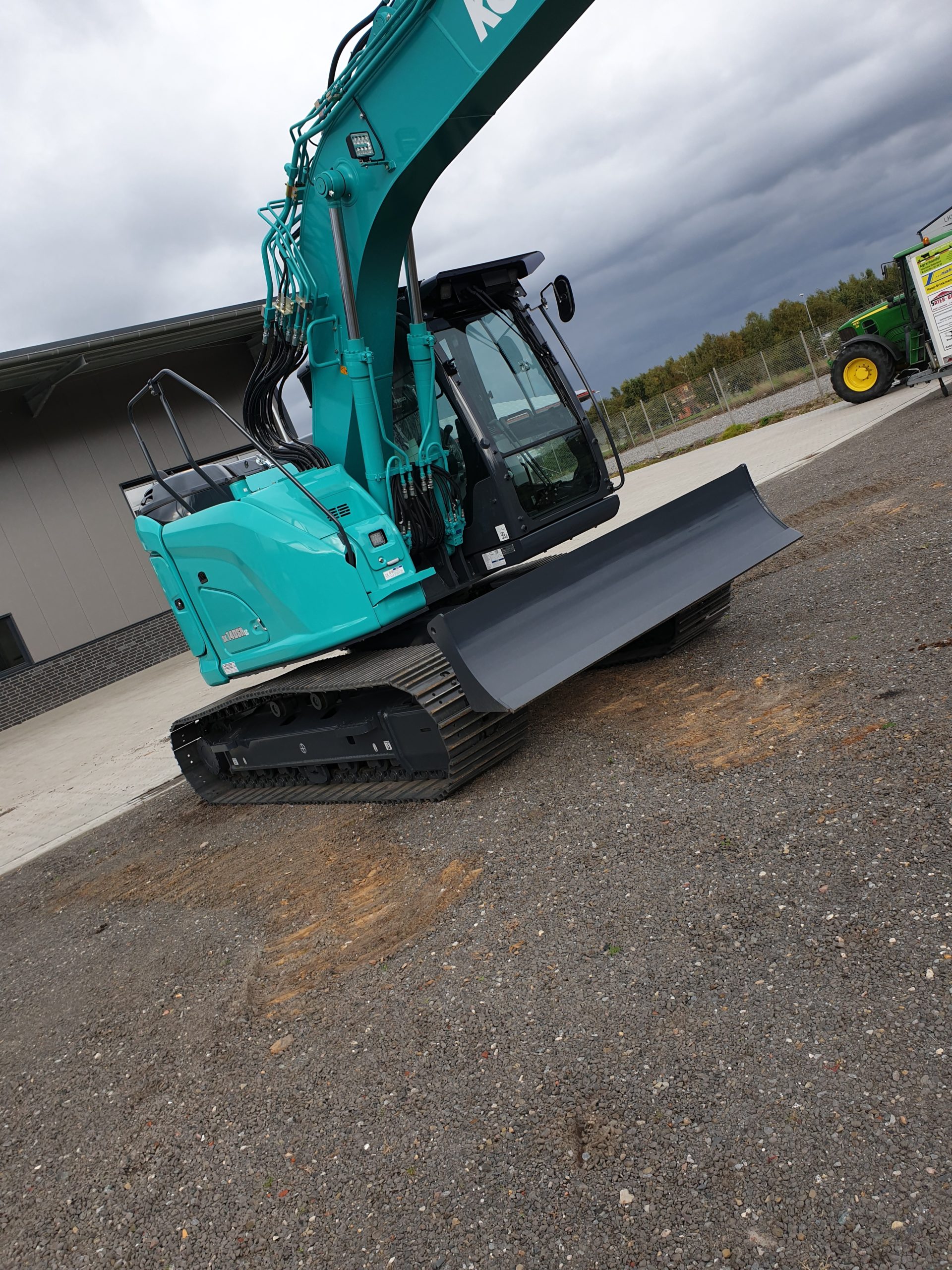

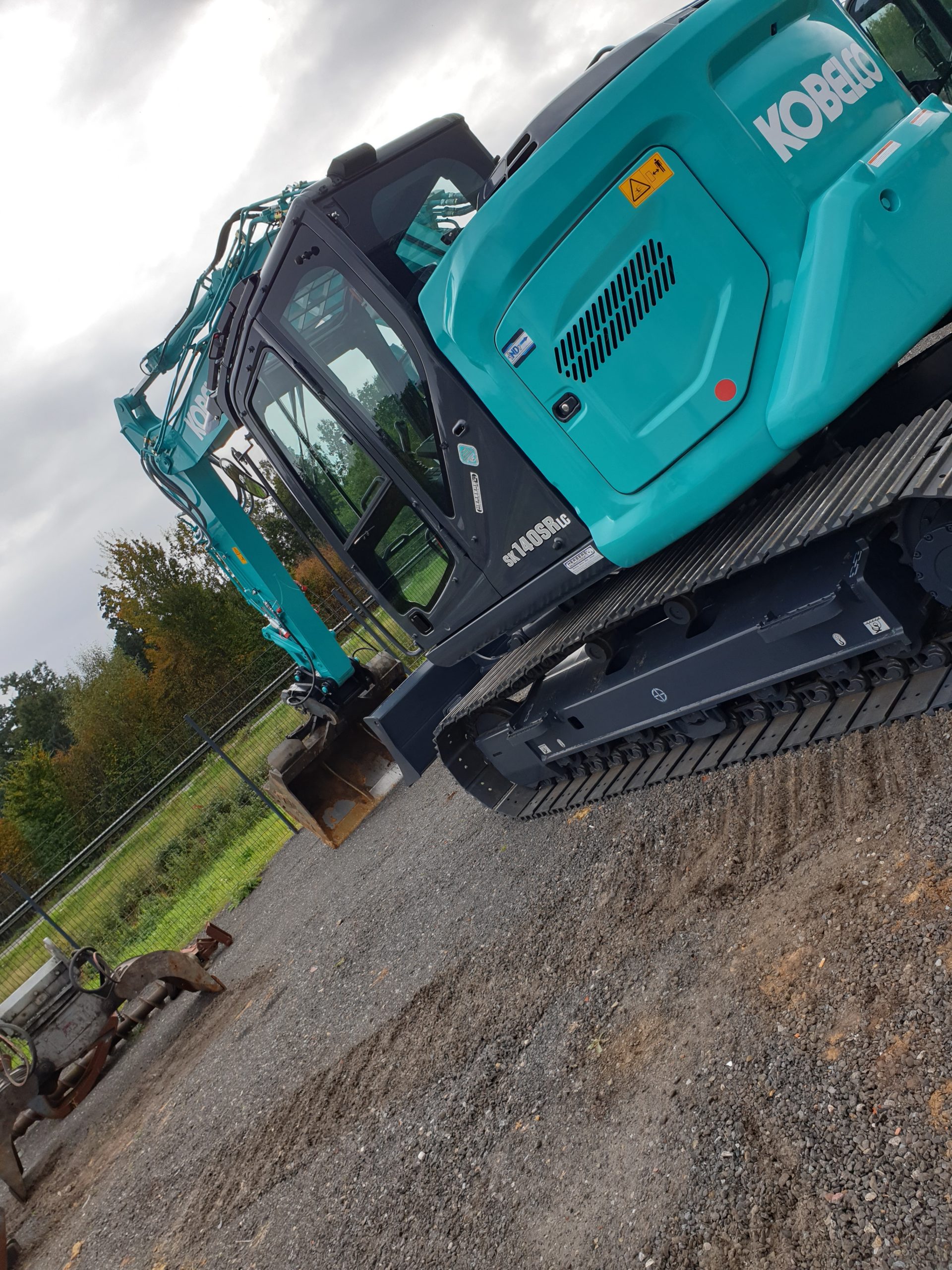

Beschreibung
| Ausleger | Verstellausleger | ||
| Stiel | 2,09 m | 2,38 m | |
| Bereich | |||
| a- max. Reichweite | 8,80 | ||
| 8,51 | |||
| b- max. Reichweite auf Bodenhöhe | 8,36 | 8,66 | |
| c- max. Grabtiefe | 5,42 | 5,71 | |
| d- max. Einstechhöhe | 9,28 | 9,54 | |
| e- max. Auskipphöhe | 6,84 | 7,10 | |
| f- max. Auskipptiefe | 1,19 | 0,90 | |
| g- max. senkrechte Grabtiefe | 4,53 | 4,86 | |
| h- min. Schwenkradius | 2,14 | 2,04 | |
| i- max. Reichweite in der Standebene | 5,18 | 5,76 | |
| j- max. Grabtiefe bei 2,4 m breiter Sohle | 5,29 | 5,59 | |
| Löffelinhalt ISO gehäuft m³ | 0,57 | 0,50 | |
| Bauform | Dreistegbodenplatten (gleicher Höhe) | |||
| Bodenplattenbreite | mm | 500 | 600 | 700 |
| Gesamtbreite Fahrwerk | mm | 2.090 | 2.380 | 2.840 |
| Bodendruck | kPa | 45 | 38 | 33 |
| Betriebsgewicht | kg | 15.100 | 15.300 | 15.500 |
